1

光伏厂区巡检（组件、支架、桥架、线缆）

全面巡视1次/周

2

逆变器巡检

全面巡视1次/周

3

汇流箱巡检

全面巡视1次/周

避雷器巡检

专项巡视1次/周

4

箱变巡视

简化巡视2次/天

5

高压并网开关设备巡检

简化巡视2次/天

6

高压配电保护测控装置巡检

简化巡视2次/天

7

直流电源设备巡视

专项巡视1次/月

8

电缆沟（井）检查巡视

专项巡视1次/月

9

设备室防小动物巡查

专项巡视1次/月

10

消防器材巡查

专项巡视1次/月

11

防风防汛巡查

专项巡视1次/月

特殊巡视1次/雨后

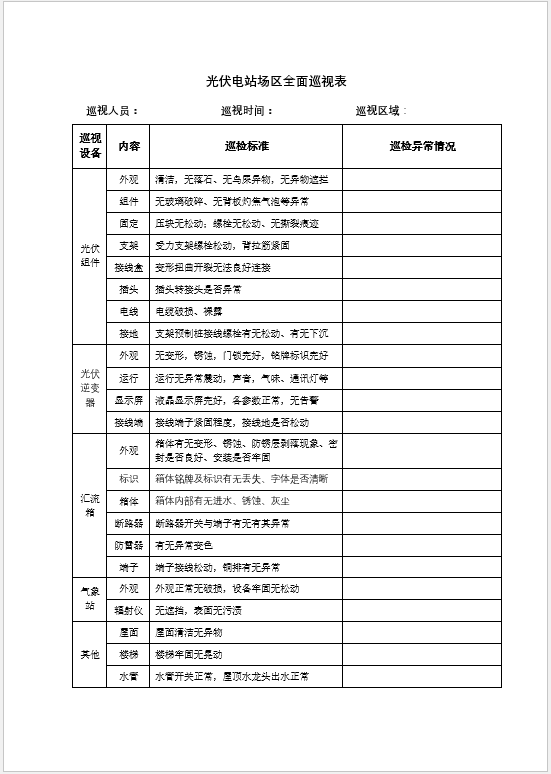

1

光伏厂区巡检（组件、支架、桥架、线缆）

光伏组件破碎；

光伏组件接线盒损坏；

光伏组件接头损坏；

光伏组件被风刮翻；

边框变形；

表面脏污；

支架变形、脱漆、生锈；

压块松动、贯彻松动；

接地线松动；

2

逆变器巡检

逆变器外观是否变形，逆变器在运营过程有无柜体外壳或内部震动，

逆变室内有无电气烧焦或烧糊异味，有无电气放电、风机旋转的异常声音等

箱体上标签是否清楚

按动按键，是否显示正常

“Run”指示灯是否亮

直流开关是否在”ON”位置

进出线是否密闭，引线及接线端子有无松动，输入输出接线端子有无破损和变色的痕迹。

逆变器各支路电流电压显示是否正常

逆变器在短期运营状态内，无异常报警；

观测风道出风口滤网无堵塞，积灰限度，检查风道的振动、噪音情况。

防雷是否动作（正常为绿）

散热风扇无异响，风扇进风口，有无气流流过

3

汇流箱巡检

外壳箱体有无变形，外表面安全警示标记、内部模块是否完整，内部是否有异物异味

钥匙孔是否有异物堵塞，钥匙试开柜门开闭是否灵活

电缆头有无脱落、变黑

进出电缆是否紧固，有无标签

避雷器指示颜色是否正常 （正常指示颜色为绿色，其他颜色均为不正常）

汇流箱断路器位置是否正常

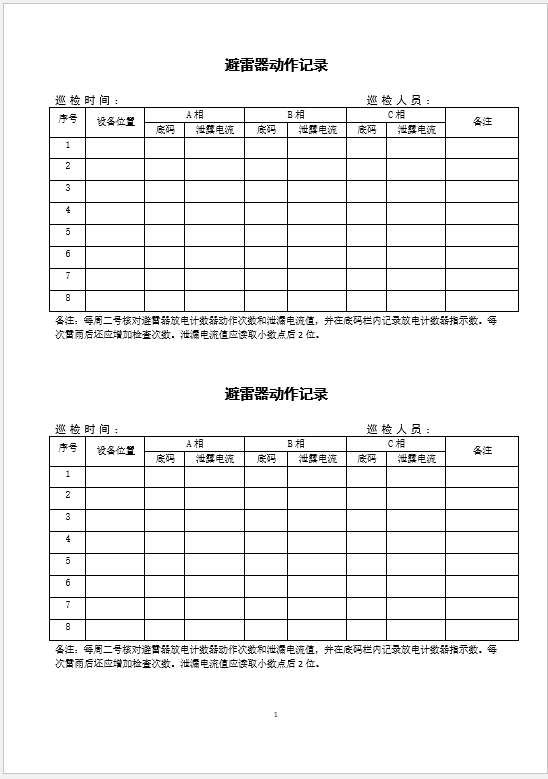

避雷器巡检

避雷器清洁无损、无放电现象，法兰无裂纹锈蚀、进水等现象

避雷器应无响声，本体无倾斜2．基础无裂缝，固定螺丝无松动、锈蚀

放电计数器是否完好，记录动作次数2．检查泄漏电流值应在正常允许范围

引线完好，接触牢固，线夹无裂纹

接地良好，接地线无锈蚀

无松动、锈蚀

避雷器计数器数据和上次无变化

4

箱变巡视

电缆头有无发热，变色

避雷器伞裙有无受潮、脏污

避雷器是否存在放电现象

避雷器计数器是否显示正常

铜排或螺栓是否发热、锈蚀

带电传感器是否完好

带电显示仪指示是否正常

照明灯是否正常

柜门电磁锁是否完好

接地连接是否牢固

变压器油位是否正常

变压器运营声音是否正常

柜门是否开关灵活，插销是否正常

变压器油温是否正常

变压器压力值是否正常

变压器压力释放阀闭锁装置是否打开

负荷开关指示是否对的

5

高压并网开关设备巡检

保护测控装置显示正常，压板投入正常，无报警，仪表指示正常

指示灯、带电显示器指示应正常，

操作方式选择开关（远方/就地）、机械操作把手投切位置应对的

防误闭锁装置完好

储能指示是否正常

断路器分、闸位置指示指示正常

断路器内部有无异常声响无异响

接地刀闸位置状态指示运营时为分闸位置

二次端子有无锈蚀、有无积尘；

封闭性能及防小动物设施应完好

6

高压配电保护测控装置巡检

保护测控装置面板指示灯显示正常

运营监视面板显示正常

装置无告警信息

保护测控装置时间与后台和时钟同步装置一致

保护测控装置通讯良好，通讯等闪烁正常

压板投退位置对的，与定值单一致

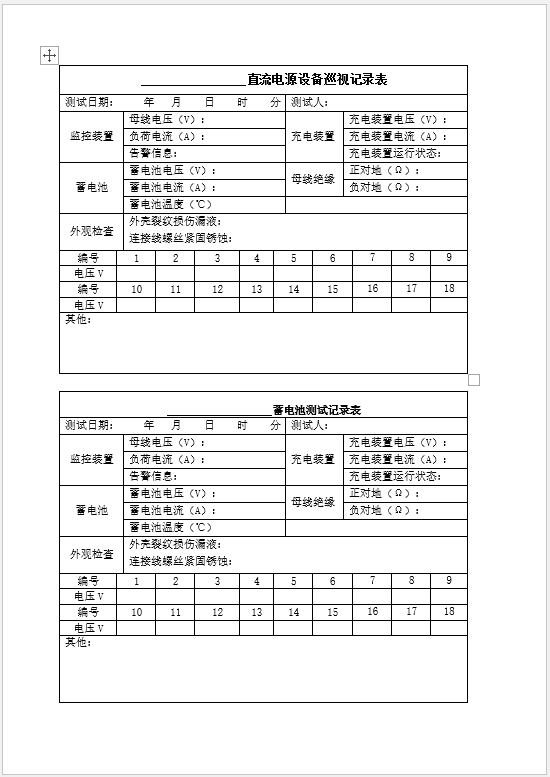

7

直流电源设备巡视

直流电源监控装置显示正常，指示灯显示正常

直流电源监控装置无告警信息

充电模进风口无灰尘

蓄电池外观正常，无漏液和破损

蓄电池电压正常，与上次比较无较大变化

UPS装置工作正常无告警

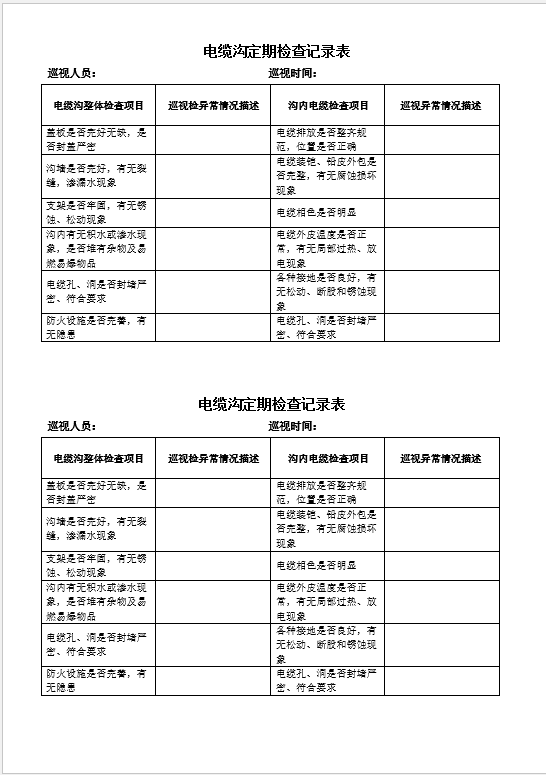

8

电缆沟（井）检查巡视

电缆外观正常无破损

电缆铺设整齐，无混乱，沟道无垃圾

电缆沟无积水或潮湿

电缆沟地面无小动物活动痕迹

9

设备室防小动物巡查

设备室防鼠挡板完好无损坏

设备柜门关闭，进出电缆位置封堵良好，无小动物进出风险

设备室门窗关闭，防止小动物进入设备室

10

消防器材巡查

灭火器装置压力正常，指针在绿区

灭火器铅封完好，无损坏

灭火喷嘴完好无损坏

灭火器箱无变形，箱盖完好无损坏

11

防风防汛巡查

组件稳固无被风吹翻风险

周边建筑物无倒塌风险

场区周边无树木等被风吹倒的风险

周边建筑物无下沉

房屋、设备无漏水

防风风讯应急物质完好
